SELFSAT H21D SCR UNICABLE

SELFSAT H21D SCR UNICABLE

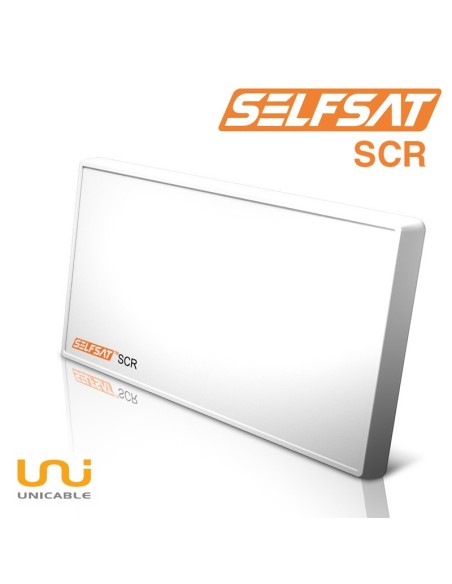

- Selfsat H21D con un LNB Unicable (SCR LNB)

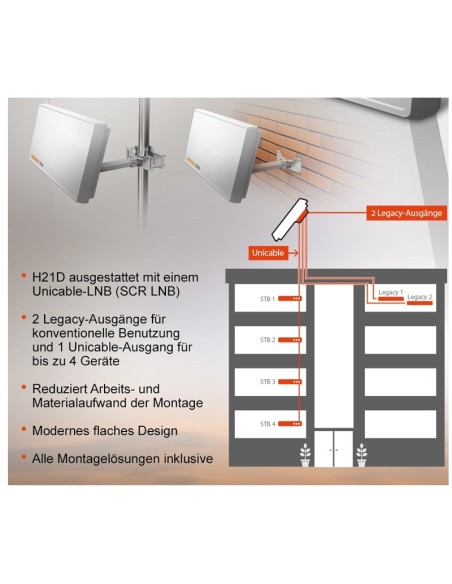

- 2 salidas universales para los receptores convencionales y 1 salida Unicable para hasta 4 dispositivos
- Simplifica el conjunto de distribuciones complejas en la casa. Ahorra en los costes de material y mano de obra.
- Diseño moderno, delgado.
- Todas las versiones con un soporte suministrados.


Datos técnicos (general):

Polarización: Horizontal y Vertical
Ganancia: 34.5dBi (a 12.7GHz)
Frecuencia de entrada: 10.7 ~ 11.7 GHz / 11.7 ~ 12,75 GHz
LO Frecuencia: 9.75 GHz / 10,6 GHz
desviación LO: & plusm; 1 MHz (a 25 ° C)
LO formalidad Estable: & plusm; 3 MHz (en -40 ~ 60 ° C)
LO ruido de fase:
-60 DBc / Hz (máx.) (A 1 kHz)
-75 DBc / Hz (máx.) (A 10 kHz)
-100 DBc / Hz (máx.) (A 100 kHz)
Figura de ruido: 0.8dB (Typ.)
Aislamiento de polarización cruzada: 20dB (min.)
P 1 dB: 0 dBm (min.)
Salida VSWR: 2.0: 1 (máx.)
Consumo de corriente: 250 mA (a 13 V) (máx.)
terminal de salida: 75Ω Tipo F
Temperatura de funcionamiento: -40 ° C ~ + 60 ° C
Tamaño (W x D x H): 566 x 300 x 65 mm
Peso: 7,0 kg


Especificaciones (SatCR - salida):

Los canales de salida SatCR: 1210, 1420, 1680, 2040 MHz
ganancia de conversión fuera del AGC: 60 dB (min.)
Variación de beneficios: 7.5dB P -P (máx.)
SI AGC nivel objetivo salida en el modo CW: -32 ~ -17dBm
Kontrolsignal: CENELEC EN 50494


Especificaciones (Universal- salida):

Salida de FI (Legacy): 950-2150 MHz
ganancia de conversión fuera del AGC: 55 dB (min.)
Variación de beneficios: 7.5dB P -P (máx.)
SI AGC nivel objetivo salida en el modo CW: -16 ~ 25 dBm
Kontrolsignal:
1) Polarisationsumschlatung: señal DiSEqC 10.5 ~ 14V (vertical) / 16 ~ 21V (horizontal)
2) Cambio de banda: Banda Baja: 0 kHz / banda alta: 22 kHz y plusm; 4 kHz


Incluye:

antena de satélite SELFSAT H21D-SCR
SCR LNB para un máximo de 6 participantes
soporte de mástil con abrazadera de montaje
montaje en pared
monte ventana
estar de pie
instrucciones de montaje
el tornillo de ajuste
herramienta
